خرابی یک لپ تاپ دلایل خاص یا متنوع بسیار زیادی دارد اما خرابی گرافیک لپ تاپ یکی از بیشترین آسیب هایی است که در لپ تاپ ها به وجود می آید به همین دلیل در این مطلب تصمیم دارم نحوه VGA ریبال کردن گرافیگ لپ تاپ و دلایل ریبال کارت گرافیک و ... را به شما معرفی کنم. پس با خدمات کامپیوتری رایانه کمک همراه من باشید.
در اولین قدم باید بدونیم که vga لپ تاپ چیست و ریبال کرن لپتاپ یعنی چی اصلا!
ریبال لپتاپ چیست و چگونه انجام میشود؟

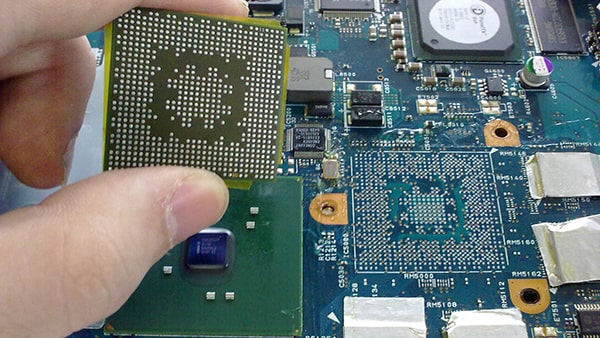

ریبال، که به آن Reballing نیز گفته می شود، فرآیند تعمیراتی است که در آن توپ های قلعی (یا بال های قلع) که به عنوان پایه های اتصال برای چیپ های BGA Ball Grid Array در دستگاه های الکترونیکی عمل می کنند، تعویض می شوند.
این فرآیند معمولاً زمانی انجام می گیرد که اتصالات لحیم بین چیپ و برد مدار چاپی (PCB) ضعیف شده یا به دلیل گرمای بیش از حد، قلع مردگی، یا خرابی های دیگر نیاز به تعمیر دارند.
در ریبال لپتاپ، ابتدا توپ های قلع قدیمی پاک شده و سپس توپ های قلع جدید در جای خود قرار می گیرند تا اتصال دقیق و محکمی بین چیپ و PCB ایجاد شود. این کار به بازیابی عملکرد صحیح دستگاه کمک می کند و می تواند مشکلات مربوط به صفحه نمایش، گرم شدن بیش از حد، و عملکرد نادرست دستگاه را برطرف سازد. در ضمن توجه داشته باشید که سرویس و تعمیر لپ تاپ لازم است توسط متخصص کامپیوتری انجام میشود.
ریبال کردن لپ تاپ معمولاً بر روی مادربردهای لپتاپ ها، کامپیوترها، کنسول های بازی و دیگر دستگاه های الکترونیکی که دارای چیپ های BGA هستند، انجام می شود و نیاز به مهارت و تجهیزات تخصصی دارد.
vga در لپ تاپ چیست؟
VGA، که مخفف Video Graphics Array است، یک استاندارد کانکتور برای خروجی ویدیوی کامپیوتر می باشد. در واقعا مانند سایر پورت های خروجی لپ تاپ، مانند USB-4 ، HDMI ،usb-C ، پورت VGA هم یک درگاه است که با وصل کردن کابل وی جی ای به آن میتوان تصویر لپتاپ را به تلویزیون یا مانیتور دیگر منتقل کرد.
این درگاه که در سال ۱۹۸۷ توسط IBM طراحی شد، به منظور اتصال دستگاه های ویدئویی مانند مانیتورها و پروژکتورها به کامپیوتر یا لپتاپ استفاده می شود.
پورت VGA دارای ۱۵ پین است که به صورت سه ردیفی چیده شده اند و داده های تصویری را به صورت آنالوگ منتقل می کنند. هر یک از پین ها وظیفه انتقال داده های مربوط به رنگ های قرمز، سبز و آبی را برعهده دارند. در حال حاضر، درگاه های جدیدتری مانند DVI و HDMI جایگزین VGA شده اند.
چگونه ریبال لپتاپ انجام میشود؟
در اکثر برد های الکترونیکی به خصوص در کارت های گرافیک و مادربرد ها IC وجود دارد.
این IC ها به کمک قلع در برد اصلی لحیم شده و کار می کنند گاهی این IC ها بر روی مادربرد هستند و فلز قلع را هم نیز مشاهده می کنید. اما پایه های IC درست بر روی محل خود در مادربورد قرار نگرفته و نیاز به ریبال دارد.(برای آشنایی با کاربردهای مادربرد بر روی این لینک کلیک کنید.)
به طور مثال در تعمیرات گرافیگ لپ تاپ، معمولا چیپ VGA نیاز به ریبال دارد. در مراحل ریبال کردن، بیش از حد به پایه های VGA حرارت می دهند که قلع آن آب شده و از برد جدا می شود سپس چیپ را به طور کامل تمیز می کنند.
مجددا قطعه را بر روی مادربرد گذاشته و سپس آن را لحیم می کنند تا قلع کهنه با قلع جدید جایگزین شود این کار به این سادگی که بیان شد نیست زمانیکه هدفمند پایه های چیپ VGA را بسیار گرم می کنند ممکن است با کوچکترین حرکت اضافه پایه ها آسیب ببیند همچنین در مراحل کار باید مراقب برد اصلی بود چون بر روی برد صدها قطعه و مدار مختلف وجود دارد که امکان دارد آسیب ببینند البته معمولا بر روی آن ها در زمان کار شیلد محافظی می چسبانند.
📌 وقتی موضوع کارنکردن کیبورد لپ تاپ پیش میاد اولین راهی که به ذهن خیلیا میرسه عوض کردن کیبورده با من به مطلب حل مشکل کار نکردن کیبورد لپ تاپ بیا 😀 شایدمشکلت با یه راهکار ساده حل بشه 🌺
در کنار حرارت از شیلد یا خمیر فلکسی نیز استفاده می کنند سپس در هنگام نصب قطعه به طور دقیق باید قطعه را بر روی برد قرارداد و پای به پای آن را جا زد در مراکز تعمیرات ریبال از فیکسچر در مراحل نصب مجدد چیپ بر روی برد استفاده می شود.
نکته: چیپست ها بر روی مادربرد فرآیند های مختلفی را کنترل می کنند و CPU برای کارهای خود و پردازش بهتر اطلاعات و ارتباط بین CPU رم و حافظه از چند چیپست کمک می‌گیرد، به طور مثال چیپست پل شمالی در لپ تاپ فعالیت های CPU با رم و پورت AGP را کنترل میکند.
📌 اگه نیاز به تغییر قطعات کامپیوتر پیدا کردی فکر می کنی امن ترین و بصرفه ترین روش برای این کار چی باشه ؟ 🔧 مطلب بهترین مرکز تعمیر قطعات کامپیوتر جواب سوالتو میده 🤩
ریبال cpu چیست؟
ریبال کردن CPU فرآیندی است که در آن پایه های اتصال سی پی یو از برد اصلی جدا شده و معمولاً با پایه های جدید جایگزین و یا با همان پایه ها لحیم می شوند. این کار مشکلات عدم شناسایی پردازنده را رفع می نماید.ریبال کردن می تواند در مواردی آسیب دیدگی تراشه ها یا تعمیرات پس از فروش مورد استفاده قرار گیرد.
برای انجام ریبال کردن، ابزارهای خاصی مانند میکروسکوپ برای مشاهده جزئیات کوچک تراشه، محیط خنک کننده برای کاهش دمای تراشه، و مواد مساعدتی مانند کویل های حرارتی و پاستا برای حفاظت از مدارهای اطراف تراشه مورد نیاز است. این فرآیند باید توسط فرد متخصص انجام شود تا از آسیب به سایر قطعات جلوگیری شود.(اگه مطلب cpu چیست رو مطالعه نکردی همین الان حتما روی این لینک کلیک کن و این مطلب مهم رو مطالعه کن تا بیشتر با سی پی یو آشنا بشی)
آیا ریبال کردن CPU خطرناک است؟
ریبال کردن CPU به خودی خود یک فرآیند تخصصی است که اگر توسط فرد ماهر و با استفاده از ابزار مناسب انجام شود، خطری ندارد، اما اگر این کار توسط کسی انجام شود که تجربه و دانش کافی ندارد، ممکن است به سیستم آسیب برساند. بنابراین، برای انجام ریبال کردن CPU باید به فردی متخصص و مجرب مراجعه کرد تا از بروز هرگونه مشکلی جلوگیری شود.
RESOLD کردن چیپ لپ تاپ
ریسولد کردن چیپ لپتاپ، که به آن ریبال (Reballing) نیز گفته می شود، فرآیندی است که در آن توپ های قلع (Solder Balls) زیر چیپ های BGA (Ball Grid Array) تعویض می شوند. این کار معمولاً زمانی انجام می شود که اتصالات قلع بین چیپ و مادربرد دچار مشکل شده اند. در ادامه، مراحل کلی ریسولد کردن چیپ لپتاپ را توضیح می دهم:
1. تشخیص مشکل: ابتدا باید تشخیص داده شود که آیا مشکل از چیپ است یا خیر.

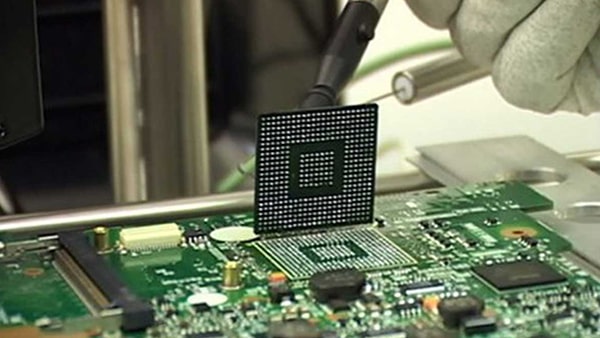

2. جداسازی چیپ: با استفاده از حرارت دهنده مخصوص، چیپ از مادربرد جدا می شود.
3. تمیز کردن: پس از جداسازی، سطح چیپ و مادربرد باید تمیز شوند تا هیچگونه باقیمانده قلعی وجود نداشته باشد.
4. قرار دادن توپ های قلع جدید: توپ های قلع جدید با استفاده از قالب های مخصوص روی چیپ قرار داده می شوند.
5. نصب مجدد چیپ: چیپ با توپ های قلع جدید روی مادربرد قرار داده شده و با حرارت دادن، قلع ها ذوب شده و اتصالات جدید تشکیل می شوند.
Rework کردن چیپ لپ تاپ به چه صورت است؟
ریوُرک (Rework) کردن چیپ لپتاپ فرآیندی است که در آن چیپ های BGA (Ball Grid Array) بر روی مادربرد تعمیر یا تعویض می شوند. این کار معمولاً زمانی انجام می شود که چیپ ها دچار مشکلاتی مانند قطعی اتصالات لحیم به دلیل گرمای بیش از حد یا استفاده طولانی مدت شده اند. در ادامه، مراحل کلی ریوُرک کردن چیپ لپتاپ را توضیح می دهم:
1. تشخیص مشکل: ابتدا باید تشخیص داده شود که آیا مشکل از چیپ است یا خیر.
2. جداسازی چیپ: با استفاده از حرارت دهنده مخصوص، چیپ از مادربرد جدا می شود.
3. تمیز کردن: پس از جداسازی، سطح چیپ و مادربرد باید تمیز شوند تا هیچگونه باقیمانده قلعی وجود نداشته باشد.
4. قرار دادن توپ های قلع جدید: توپ های قلع جدید با استفاده از قالب های مخصوص روی چیپ قرار داده می شوند.
5. نصب مجدد چیپ: چیپ با توپ های قلع جدید روی مادربرد قرار داده شده و با حرارت دادن، قلع ها ذوب شده و اتصالات جدید تشکیل می شوند.
تعویض چیپ گرافیک لپ تاپ چطور انجام میشه؟
ریبال کارت گرافیک لپتاپ یک فرآیند تخصصی است که معمولاً به دانش فنی و ابزارهای خاصی نیاز دارد. در ادامه چند مرحله کلیدی برای تعویض چیپ گرافیک لپتاپ را به شما خواهم گفت.(برای آشنایی بیشتر با کارت گرافیک و کاربردهایش توصیه می کنم حتما مطلب کارت گرافیک چیست و چه کاربرد هایی دارد را مطالعه کنید.)
1. تخلیه الکتریسیته ساکن: قبل از شروع، باید مطمئن شوید که هیچ الکتریسیته ساکنی در لپتاپ وجود ندارد.
2. خنک کردن لپتاپ: لپتاپ باید کاملاً خنک شود قبل از اینکه شروع به باز کردن آن کنید.
3. دسترسی به چیپ گرافیک: پیچ های مربوط به درپوش لپتاپ را باز کرده و به چیپ گرافیک دسترسی پیدا کنید.
4. جداسازی چیپ گرافیک: با استفاده از دستگاه های BGA Machine و حرارت تنظیم شده، چیپ گرافیک را بدون آسیب به مادربرد جدا کنید.
5. نصب چیپ گرافیک جدید: پس از جداسازی، چیپ گرافیک جدید را در جای خود قرار دهید و مطمئن شوید که به درستی نصب شده است.
ابزارهای موردنیاز جهت ریبال کارت گرافیک
بعد از اینکه متوجه شدیم ریبال چیست و با ریبال کارت گرافیک در برد لپ تاپ آشنا شدیم، لیست ابزارهایی که برای این کار نیاز است را با توضیح مختصری برای شما آورده ایم:
⚙️ هویه: وسیله ای است که برای ذوب کردن قلع و لحیم کاری به آن نیاز دارید. هویه با استفاده از جریان الکتریسیته تولید می کند و توسط این گرما امکان ذوب کردن قلع را به شما می دهد و در لحیم کاری و اتصالات قطعه های الکترونیکی کاربرد زیادی دارد.
⚙️ خمیر قلع یا خمیر لحیم کاری: این ماده شیمیایی ترکیبی از قلع و سرب و فلاکس است، نقطه ذوب آن پایین است و با گرمای تولیدشده توسط هویه بسادگی ذوب می شود و برای اتصال قطعات در مدارهای چاپی به وسیله هویه بیشترین کاربرد را دارد.
⚙️ سیم قلع کش مسی: برای برداشتن قلع ها و لحیم های اضافی باقیمانده روی سطح برد لپ تاپ استفاده می شود. زیرا استفاده از قطعات نوک تیز برای برداشتن لحیم های اضافی و تمیز کردن سطح برد باعث آسیب به برد می شود برای این کار حتما از قلع کش مسی استفاده کنید.
⚙️ دستگاه BGA : یا همان Ball Grid Array وظیفه تامین حرارت را به عهده دارد. عملکرد آن ایجاد گرما برای تعمیر، ایجاد اتصال یا تعویض چیپ های لپ تاپ استفاده می شود.
⚙️ شابلون BGA : این وسیله یک ورق از جنس فلز با کیفیت است. روی آن به صورت آماده سوراخ های ریز زیادی موجود است که توپ های قلعی در داخل این حفره ها قرار می گیرند. این شابلون را میتوان با دستگاه BGAیا سشوار صنعتی حرارت داد تا پروسه قرار دادن ساچمه های قلعی، راحت و در زمان کوتاهی انجام شود.
⚙️ ساچمه یا توپ قلع: آلیاژی از قلع و سرب است که در ریبال کردن کاربرد دارد. ساچمه های قلع به صورت توپ های بسیار ریز، معمولا کمتر از 1 میلی متر، به عنوان پایه روی بردهای چاپی استفاده می شوند. کار آنها برقراری اتصال بین برد و چیپ است.
⚙️ نگهدارنده چیپ BGA : وسیله ای است که به عنوان پایه برای نگهداشتن چیپ در هنگام Re-ball کردن از آن استفاده می کنند.
دلایل ریبال کارت گرافیک چیست؟
ریبال کارت گرافیک یکی از تعمیرات سخت افزاری است که به دلایل مختلفی انجام می شود. این روش برای تعمیر و نوسازی کارت گرافیک و سایر تراشه های کامپیوتری به کار می رود. در ادامه، دلایل اصلی ریبال کردن را بررسی میکنیم:
• آسیب دیدگی بر اثر گرما: اگر تراشه برای مدت زمان طولانی بیش از حد داغ شود، توپ های قلعی ممکن است آسیب ببینند و نیاز به تعویض پیدا کنند.
• آسیب دیدگی ناشی از ضربه: بر اثر ضربه به دستگاه، ارتباط لایه قلعی ممکن است قطع شود و نیاز به تعمیر داشته باشد.
• ترک خوردگی و فرسودگی: استفاده طولانی مدت و فرسودگی میتواند باعث ایجاد ترک های ریز در توپ های قلع شود که با ریبال کردن قابل تعمیر است.
ریبال کردن به معنی توپ گذاری مجدد است و در تعمیر کامپیوتر به تعویض توپ های قلعی چیپ های مختلف گفته می شود.این فرآیند باید توسط افراد متخصص انجام شود تا از صحت عملکرد قطعه اطمینان حاصل شود.
هزینه تعویض کردن چیپ گرافیک لپ تاپ چقدر است؟
هزینه تعویض چیپ گرافیک لپ تاپ می تواند بسته به مدل و برند لپ تاپ متفاوت باشد.هزینه تعویض چیپ گرافیک لپ تاپ ممکن است بین 320,000 تا 450,000 تومان باشد.همچنین، هزینه تعمیر کارت گرافیک لپ تاپ می تواند بین 500,000 تا 1,600,000 تومان متغیر باشد.
توجه داشته باشید که این هزینه ها می توانند بر اساس عوامل مختلفی مانند نوع خرابی و قطعات مورد نیاز برای تعمیر تغییر کنند. اگر به دنبال تعمیر یا تعویض چیپ گرافیک هستید، توصیه می شود که با یک متخصص مشورت کنید تا برآورد دقیق تری از هزینه ها داشته باشید.
پیشنهاد مطلب: می خوای با خوندن یک مقاله کلی اطلاعات مفید در زمینه تعمیر سخت افزار کامپیوتر به دست بیاری؟ کافیه روی همین عنوان کلیک کنی.
آیا من میتونم لپ تاپم را ریبال کنم؟
در پاسخ به این سوال که آیا من می توانم برد لپ تاپ را ریبال کنم باید بگوییم این کار بسیار تخصصی و دشوار است که فقط در مراکز تخصصی تعمیرات سخت افزار در میز های مخصوص با قطعات یا تجهیزات خاصی انجام می شود.
یک تعمیرکار لپ تاپ با نگاه دقیق به برد اصلی می تواند برخی از آسیب ها را پیدا کند در برخی از موارد اگر IC یا مداری ایراد دیده باشد برد در آن محل کمی تیره شده یا قطعات خراب تغییر شکل میدهند، اما در تشخیص مشکل یا خرابی چیپ گرافیک لپ تاپ که با تصویر ندادن در لپتاپ مشخص می شود.
اما این راه حل همیشه آخرین مرحله تعمیر گرافیک لپ تاپ است، قبل از انجام این کار به کمک مطلب دلیل تصویر ندادن کامپیوتر سایر راه ها و گزینه ها را بررسی کنید و مطمئن شوید مشکل از قطعه یا چیپ گرافیکی لپتاپ است. یکی دیگر از نشانه های این مشکل سیاه شدن ناگهانی تصویر لپتاپ است.
کلام آخر
بخش های مادربرد با دستگاه های مخصوص کنترل شده و سالم بودن آنها بررسی می شود اگر دقت کرده باشید تعمیرکاران لپ تاپ در مراحل تعمیر برد اصلی لپ تاپ از مشتری سوال می کنند تا از آخرین وضعیت سیستم قبل از خرابی مطلع شوند همیشه شما باید کوچکترین اتفاقات و مشکلات را به آنها بیان کنید.
گاهی کلید حل مشکل از همین جا پیدا می شود اما همانطور که می دانید تعمیر لپ تاپ کاری بسیار سخت و حساس است اگر در این راه بدون تخصص آن را باز کرده و یا به مراکز نامعتبر که آشنایی با این کار ندارند بسپارید در مراحل باز کردن و تعمیر لپ تاپ قطعات بیشتری آسیب دیده و خسارت بیشتری به شما وارد می شود.
برای تعمیر لپ تاپ در کنار سایر راه هایی که ممکن است به ذهن شما برسد می توانید از تجربه کارشناسان رایانه کمک نیز استفاده کنید این شرکت با بیشتر از پانزده سال تجربه در تعمیر قطعات سخت افزاری و لپ تاپ های مختلف در کمترین زمان می تواند مشکل سیستم شما را برطرف کند. برای برقراری ارتباط با کارشناسان این مرکز جهت رفع مشکلات سخت افزاری است کافی است با شماره 40774580-021 تماس بگیرید.
قابل توجه شما کاربر گرامی: محتوای این صفحه صرفاً برای اطلاع رسانی است در صورتی که تسلط کافی برای انجام موارد فنی مقاله ندارید حتما از کارشناس فنی کمک بگیرید.
