مراحل کابل کشی فیبر نوری به خاطر حساسیت این نوع از کابلها به آن سادگیها که فکر میکنی نیست البته اصلا نمیخوام بگم که نمیتونی از عهده اش بربیای نهههههه؛ بلکه اگه سر رشته ای در این کار داشته باشی میتونی با کمک آنچه که در این مقاله بهت میگم مثل یک متخصص کار رو تموم کنی.
فقط کافیه که مراحل رو به درستی و با دقت انجام بدی پس اگه دوست داری نحوه کابل کشی فیبر نوری داخل ساختمان رو یاد بگیری آماده باش که میخوایم شروع کنیم.
📌 قبل از اینکه بهت یاد بدم کابل کشی فیبر نوری چطوریه اول مقاله فیبر نوری چیست و چه کاربردی دارد رو بهت معرفی میکنم و بعد میخوام یه سایت آموزشی خیلی خوب رو بهت معرفی کنم تا بتونی کلی مطلب جدید و ترفندهای جذاب کامپیوتری یاد بگیری سایت آموزش کامپیوتر و موبایل رایانه کمک همون سایتیه که کلییییی مقاله ی کاربردی داره فقط کافیه بزنی روی لینک بالا.
فهرست
✅انواع کابل کشی فیبر نوری
✅نحوه ی کابل کشی فیبر نوری
✅نصب کابل های فیبر نوری
✅هزینه کابل کشی فیبر نوری داخل ساختمان
✅حداکثر طول کابل فیبر نوری
✅استاندارد کابل کشی فیبر نوری مخابراتی بین شهری
انواع کابل کشی فیبر نوری

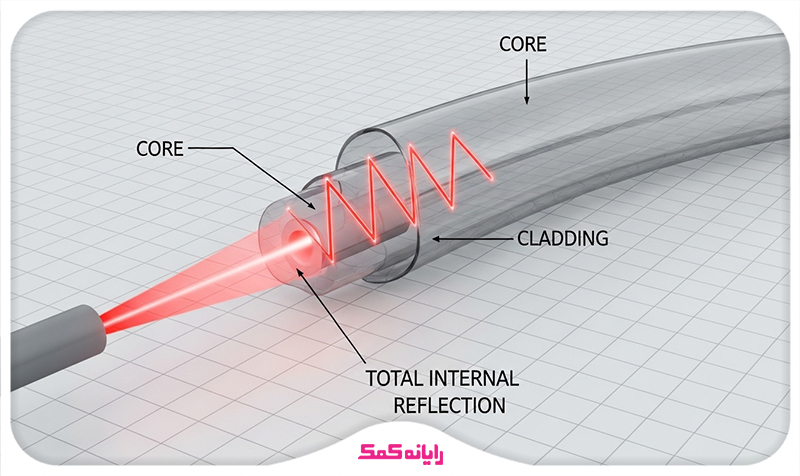

همونطور که میدونی کابل نوری نوعی کابل است که رشته ها یا تارهای خیلی نازک شیشه ای داره یعنی ضخامتی مثل تار موی سرت، حالا این تارها کنار هم قرار میگیرند و کابل فیبر نوری ایجاد میشه، این رشته های شیشه ای یا پلاستیکی انتقال سیگنال داده ها را به وسیله ی نور انجام میدهند و برعکس کابلهای مسی قابلیت الکتریکی ندارند.
این کابلهای جدید به خاطر وزن کم، استفاده در فواصل طولانی، پهنای باند زیاد، انعطاف پذیری، عدم ایجاد نویز، هزینه ی نگهداری پایین خیلی مورد استقبال قرار گرفته و واسه همین از کابل فیبر نوری در صنایع مختلفی مثل مخابرات، اینترنت، صنایع هوایی، نظامی و ... استفاده میشه.
حالا کابل کشی با این کابلی که این همه در موردش گفتم به 2 صورت انجام میشه:
☑️ کابل کشی فیبر نوری داخل ساختمان (Indoor)
☑️ کابل کشی فیبر نوری خارج ساختمان (Outdoor)
علاوه بر این کابل کشی فیبر نوری به 2 صورت زمینی و هوایی انجام میشه و باید ببینی که با توجه به شرایط ساختمان کدوم مدل بهتره.
☑️ کابل کشی زمینی: این کابل کشی در زیر زمین انجام میشه و نیاز به دقت بالایی داره چرا که کابلهای فیبر نوری خیلی حساس هستند، یادت باشه کابلهایی که واسه این منظور طراحی و تولید شده اند فشار بالایی رو میتونند تحمل کنند و خمیده نخواهند شد.
☑️ کابل کشی هوایی: نوع دیگری از کابل کشی با نام هوایی شناخته میشه که معمولا برای بخشهایی که امکان کابل کشی زمینی وجود نداره از این مدل استفاده میشه و چون هزینه ی نهایی آن نسبت به مدل کابل کشی زمینی کمتر است افراد تمایل بیشتری به آن دارند.
اگر نیاز داشتی از خدمات پشتیبانی شبکه استفاده کنی نیاز به هیچ نگرانی نیست رایانه کمک حتی اعزام کارشناس شبکه حضوری هم داره 🤩 پس دیگه صفر تا صد کار و انجام شده بدون
نحوه ی کابل کشی فیبر نوری
در ادامه نحوه ی کابل کشی با فیبر نوری رو قدم به قدم بهت توضیح میدم. همینطور اگر میخواستی با انواع کابل فیبر نوری آشنا بشی از این مقاله استفاده کن.
👷♂️ اول ایمنی بعد کار!
ایمنی موقع کار یکی از اقداماتی است که باید حتما بهش توجه داشته باشی، حتما از دستکش و لباس مناسب استفاده کن.
🗺️ نقشه خوانی قبل از شروع کار
قبل از اینکه کار رو شروع کنی باید نقشه ای که توسط طراح شبکه تهیه شده رو بصورت کامل بررسی کنی.
🔌 بستر سازی کابل ها
بستر سازی یکی از مهمترین مراحل کابل کشی فیبر نوری است که با توجه به نوع مسیر، ممکنه بصورت کابل فیبر نوری دفنی یا زمینی، هوایی یا داخل ساختمون باشه، در واقع هر کدوم از این مسیرها یک بسترسازی مناسب میخواهند اول باید مسیر رو بررسی کرده و بعدش هم بستر مناسب رو ایجاد کنی.
نصب کابل های فیبر نوری
حتما طول مسیر را محاسبه کرده تا موقع کابل کشی متوجه کوتاهی کابل نشوی،
کابل کشی را طبق مسیر صحیح انجام بده.
حواست باشه که قرار دادن کابلهای مسی و فیبر نوری در یک بستر اصلا درست نیست چرا که کابلهای مسی وزن زیادی دارند و این سبب آسیب به کابل فیبر نوری میشه.
حتما توجه کن که کابل در طول مسیر دچار پیچیدگی نشه و پیچ نخوره، زاویه و خمش فیبر نوری توسط سازنده مشخص شده و نباید بیش از اندازه، کابل را خم کنی، حتما دقت کن که بعد از اتمام نصب نباید زاویه ای کمتر از 10 برابر قطر کابل وجود داشته باشه.
✍ قبلا هم بهت گفتم که کابل فیبر نوری نباید پیچونده بشه چرا که به کابل فشار وارد میشه حالا اگه کابل زیاده و میخوای جمع کنی حتما باید آن رو بصورت عدد 8 انگلیسی جمعش کنی.
حالا نوبت به اتصالات است، سربندی و اتصالات رو به درستی انجام بده؛ انتهای کابل باید فیوژن بشه؛ میدونی فیوژن چیه؟ یک فناوری جدید که واسه اتصال بین کابلهای نوری استفاده میشه و بهش جوش فیبر نوری هم میگن.
خُب... الان که دیگه همه ی کارها رو انجام دادی دیگه نوبت به تست ارتباط رسیده میتونی با دستگاه تست فلوک و OTDR کابل رو تست کنی تا ببینی همه ی کارها رو درست انجام دادی یا نه.
هزینه کابل کشی فیبر نوری داخل ساختمان
شاید واست این سوال پیش اومده باشه که هزینه کابل کشی فیبر نوری مخابرات و قیمت نهایی کابل کشی فیبر نوری چقدره؟ هزینه ی کابل کشی به عوامل زیادی بستگی داره مثل موقعیت ساختمان، متراژ ساختمان، تجهیزات مورد نیاز و... واسه همین هم نمیشه قیمت دقیقی رو برایش اعلام کرد و واسه ی استعلام دقیق هزینه ی کابل کشی باید با یک شخص متخصص تماس بگیری.
از قابلیت فست ترک میکروتیک چیزی شنیدی ؟ اگر میخوای بدونی چطور میتونی سرعت میکروتیک رو بالا ببری مقاله Fast track میکروتیک چیست؟ رو از دست نده
حداکثر طول کابل فیبر نوری
کابلهای فیبر نوری به 2 صورت تک حالته و چند حالته در بازار موجود هستند که مدلهای Single-Mode یا تک حالته هسته های 9 میکرونی داشته و نور مادون قرمز را با طول موج 1300 تا 1550 نانومتر از درون خودشون هدایت کرده و حداکثر طول مورد استفاده تا 70 کیلومتر است.
در مدلهای چند حالته هسته های 5.62 میکرونی و نور مادون قرمز با طول موج 850 تا 1300 نانومتر و حداکثر طول آنها 550 متر میباشند. ⚠ لازمه بدونی هر Core کابل فیبر نوری مناسب 2400 واحد ساختمانی است.
استاندارد کابل کشی فیبر نوری مخابراتی بین شهری
در ادامه در مورد سیم کشی تلفن با فیبر نوری و سیم کشی فیبر نوری مخابرات کلی نکات خوب و کاربردی واست قرار دادم.
⚡کابل رو به هیچ عنوان نکش:
داخل کابلهای فیبر نوری یک میله ی مقاوم از جنس فایبرگلاس تعبیه شده که واسه ی کشیدن کابلها باید ازش استفاده کنی و اصلا نباید کابل رو بصورت مستقیم بکشی.
⚡میزان کشش و شعاع خمش:
به هیچ عنوان نباید فشار زیادی روی کابل ها اعمال کنی از طرفی فیبرهای نوری دارای یک شعاع خمش هستند که نباید بیش از آن خم شوند.
⚡جمع کردن فیبر نوری:
برای جمع کردن کابل، قرقره را چرخانده و کابل را به دور آن بپیچ.
⚡کابلی با طول مناسب انتخاب کن:
استفاده از کابلهای چند تکه اصلا کار درستی نیست چرا که اتصال به درستی انجام نشده و متحمل هزینه های اضافی خواهی شد.
⚡استفاده از داکت رو فراموش نکن:
کابلهایی که بصورت روکار نصب میکنی رو حتما داخل داکت بذار تا محفوظ بمونه.
درخواست سیم کشی فیبر نوری
بهتره درصورتی که تخصص کافی در این زمینه نداری حتما به سراغ شخصی متخصص بری معمولا بعد از انعقاد قرارداد کابل کشی فیبر نوری تیم مربوطه کارشون رو شروع میکنن.
